| 加工定制是 | 品牌精拓阀门 |
| 型号ZDLP-25C DN20 | 材质铸钢 |
| 连接形式法兰 | 公称通径20mm |
| 适用介质水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气、 其他 | 压力环境低压 |
| 工作温度低温 | 流动方向单向 |
| 驱动方式手动 | 零部件及配件阀体 |
| 形态蝶式 | 类型(通道位置)二通式 |
| 标准*** | 密封形式软密封型 |
| 规格DN20 |
展开
ZDLP-25C DN20 Z电动对夹蝶阀智能一体含税运

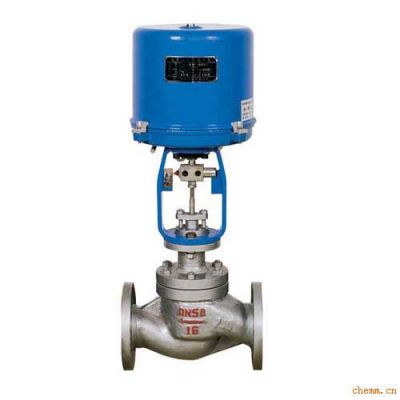

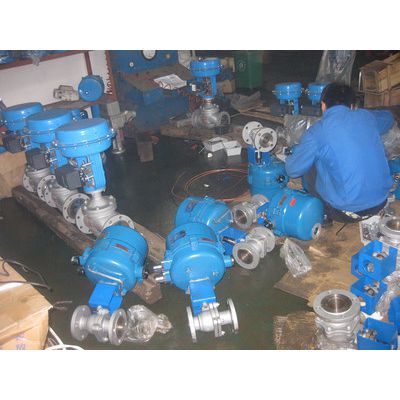

电子式调节阀ZDLP是由3610L/3840/PSL等系列电子式电动执行机构（智能型一体化执行机构）和单座调节阀组织。电子执行机械内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转。电子执行机构连接简单，调节阀阀芯采用顶导向，适用于泄漏量要求严格，阀前后砖头不大有一定粘度和含 有纤维状介质的场合。
ZDLP型电子式调节阀与ZAZP型电动单座调节阀的区别在于：一种执行机构为电子式，而另一种为两位开关式，其内不含伺服机构。
电子式调节阀ZDLP工作温度划分是根据阀体材料的压力-温度等级（BG9131-94）、使用工况、阀门的密封件材料等综合因素来划分，各国划分是有细微区别的，甚至各制造公司因使用的材料不一也会有区别。
电子式调节阀所配电子式电动执行机械也可采用其它公司同类型产品。ZDLP电子式调节阀为便于维修，顶上会预留200-300mm空间，以便不拆阀而只拆去执行机构。
主要零部件材料：
阀体、阀盖：WCB(ZG230—450)、CF8(ZG1Cr18Ni9Ti)、CF8M(0Cr17Ni12Mo2)、
阀芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
密封垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆：304、316、326L、17-4PH
主要技术参数：
| 公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | |||||||||||
| 阀座直径 dn(mm) | 10 | 12 | 15 | 20 | 10 | 12 | 15 | 20 | 25 | 32 | 32 | 40 | 32 | 40 | 50 | |
| 额定流量系数 Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 17.6 | 27.5 | 17.6 | 27.5 | 44 |
| 等***比 | 1.6 | 2.5 | 4 | 6.3 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 16 | 25 | 16 | 25 | 40 | |
| 阀行 程（mm） | 16 | 25 | ||||||||||||||
| 执行结构型号 | 381LSA-08/381LXA-08/PSL201 | 381LSA-20/381LXA-20/PSL202 | ||||||||||||||
| 公称通径 DN(mm) | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||||||||
| 阀座直径 dn(mm) | 65 | 65 | 80 | 65 | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 250 | ||||
| 额定流量系数 Kv | 直线 | 69 | 69 | 110 | 69 | 110 | 176 | 275 | 275 | 440 | 440 | 690 | 1100 | |||
| 等***比 | 63 | 63 | 100 | 63 | 100 | 160 | 250 | 250 | 400 | 400 | 630 | 900 | ||||
| 额定行程L | 40 | 60 | 100 | |||||||||||||
| 常配执行机构型号 | 381LSB-30/381LXB-30/PSL204 | 381LSB-50/381LXB-50/PSL208 | 381LSC-65/381LXC-65/PSL312 | 381LSC-99/381LXC-99/PSL314 | 381LSC-160/381LXC-160/PSL316/320 | |||||||||||
| 公称压力 MPa | MPa | 1.6,2.5,4.0,6.4(6.3),10.0 | ||||||||||||||
| Bar | 16,25,40,64(63),100 | |||||||||||||||
| Lb | ANSI:Class 150、Class 300、Class 600 | |||||||||||||||
| 固有流量特性 | 直线、等***比 | |||||||||||||||
| 固有可调比（R） | 50:01:00 | |||||||||||||||
| 信号 | 输入信号：4－20mA(输入1－5v的须指明)；反馈信号：4-20mA | |||||||||||||||
| 允许泄漏量 | 硬阀芯；IV级（10^－4*Kv） 软阀芯:VI级 见GB/T4213-92 | |||||||||||||||
| 工作温度t(℃) | 常温型 | -20~200、-40~250、-60~250 | ||||||||||||||
| 散热型 | 代号：S | -40~350、-60~350 | ||||||||||||||
| 高温型 | 代号：G | 350~595(选用高温材料) | ||||||||||||||
| 低温型 | 代号：D | D0：-60~100、D1:-100~-200、D2:-200~-250 | ||||||||||||||
| 调节切断型 | 代号：Q | -40~150(阀芯夹增强PTFE)（特殊情况下采用） | ||||||||||||||
| 公称通径 | L | H | D | 重量Kg | |||||
| PN MPa | 常温 | 散热高温 | PN1.6MPa | PN6.4MPa | |||||
| 1.6 | 4.0 | 6.4 | 常温 | 高温 | |||||
| G3/4 | 150 | 230 | 560 | 630 | 225 | 12 | 14 | ||
| 20 | 150 | 230 | 565 | 635 | 25 | 28 | |||
| 25 | 160 | 230 | 570 | 640 | 24 | 28 | 31 | ||
| 32 | 180 | 260 | 595 | 665 | 26 | 29 | 32 | ||
| 40 | 200 | 260 | 655 | 725 | 255 | 36 | 45 | 49 | |
| 50 | 230 | 300 | 660 | 735 | 39 | 49 | 53 | ||
| 65 | 290 | 340 | 760 | 840 | 57 | 76 | 84 | ||
| 80 | 310 | 380 | 770 | 840 | 72 | 95 | 105 | ||
| 100 | 350 | 430 | 770 | 850 | 311 | 85 | 100 | 120 | |
| 125 | 400 | 500 | 1045 | 1135 | 150 | 175 | 190 | ||
| 150 | 480 | 550 | 1100 | 1190 | 187 | 231 | 251 | ||
| 200 | 600 | 650 | 1285 | 1380 | 242 | 365 | 355 | ||
| 250 | 730 | 775 | 1335 | 1435 | 345 | 398 | 495 | ||
2、以配381L型j电子执行机构为例
